POP文本顯示器的特點：

* 支持位(字)動態文本顯示與設定功能

* 支持位(字)動態圖片顯示功能

* 支持ASICC字符串顯示、浮點數顯示功能

* 支持PLC多種寄存器訪問和設置，地址輸入方式與各廠PLC地址格式兼容

* 可靈活"貼放"多種格式圖形(*.bmp、*.ico、*cur、*.jpg等)

* 交替選擇"畫面列表"和"元件列表"功能,便于用戶查看和操作

* 支持屏保密碼保護功能

* HMI工作狀態顯示(二位LED燈)

* 工程文件下載進度PC和HMI均有顯示

產品規格和技術參數

型號

POP C型

顯示屏類型

圖形點陣LCD

背光燈

LED背光

外型尺寸

172×94×35 mm

安裝尺寸

164×85 mm (與市場上XX204L文本相同)

顯示分辨率

192X64像素

有效顯示區域

104(W)X39(H)(mm)

對比度

可調

可顯示文字/圖形

12X4行(中文)/24X4(西文)

燈,開關,多種格式圖形,曲線,棒圖

色彩

黃底黑字(或藍底白字)

按鍵

10個

狀態指示

PWR,TXD

屏保時間

可設定(缺省3分鐘)

存儲器

512KB FlashROM

輸入電壓

DC20V-DC28V

消耗電流

<120mA

使用環境溫度

0`C-50`C

儲存環境溫度

-20`C-60`C

前面板防護等級

IP65

干擾防護(EMI)

1000Vp-p,1uS脈沖,1分鐘

冷卻方式

自然風冷

通訊端口

支持RS232/RS422/RS485

可擴展接口

POP十鍵文本顯示器軟件說明：

1、十鍵文本適用于按鍵操作不多，主要用于顯示工作參數的用戶。

2、十鍵文本顯示器的畫面組態軟件名為：JB_HMI_K10,不同于標準的文本顯示器（22鍵）。

3、由于十鍵文本沒有了數字鍵，數值設定只能用方向鍵來完成。

4、JB_HMI_K10軟件的“文本”新增了一項“畫面跳轉”功能選項，使用該功能就不需定義功能鍵來跳轉畫面，可以節省功能鍵，而且使得畫面跳轉更加方便。

5、文本畫面跳轉使用方法介紹：

★ 當畫面中的文本有畫面跳轉功能時，該文本是閃動顯示的。

★ 當一幅畫面中有多個文本畫面跳轉時，可用方向鍵來完成各文本間的轉換，被選中的文本閃動顯示。

★ 閃動文本的畫面跳轉動作由ENTER鍵確認完成。

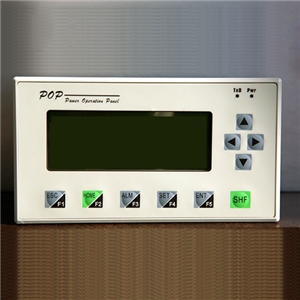

10鍵POP人機界面--按鍵功能一覽表

按鍵名稱

按鍵功能

SET

l 按下此鍵可進行寄存器數值、位動態文本以及字動態文本等元件的設定，按下此鍵后可設定的元件將會反色顯示；此時，可用“▲▼??”鍵輸入寄存器數值；或者，用“▲”鍵選擇位動態文本以及字動態文本的狀態；輸入結束后用“ENT”鍵將相應的數值寫入PLC，同時，自動跳至下一個需要設定的元件；重復上述操作，可實現畫面中所有的元件設定。如果不按下“ENT”，而再次按下“SET”鍵，則當前輸入的數值將不被寫入PLC，而是直接跳至下一個需設定的元件。如果有密碼保護，則需要先輸入密碼，并按下“ENT”鍵進行確認；也可按下“SET”鍵跳至下一個需設定的元件。

l 如果【SET】定義為功能鍵，則需同時按下【SHF】和【SET】方可進入設定狀態。

ENT

l 在輸入寄存器或密碼數值時，按此鍵進行確認。

l 如有多個需要設定的元件，則按此鍵后進入下一個元件的設定狀態。

l 可定義為【功能鍵ENT】

ESC

l 退出現有操作，例如寄存器設定、密碼輸入或報警記錄顯示等狀態。

l 如果【ESC】定義為功能鍵，則需同時按下【SHF】和【ESC】方可退出報警顯示狀態。

ALM

l 按此鍵可進入實時報警畫面或報警記錄畫面。

l 如果【ALM】定義為功能鍵，則需同時按下【SHF】和【ALM】方可進入報警畫面。

▲

l 沒有定義為功能鍵或沒有數值輸入的情況下，切換至用戶自定義的前一幅畫面；

l 在輸入寄存器或密碼數值時，光標指示的數字加1（如當前值為最大值(10進制為9，16進制為F)，則變?yōu)?/span>0）；如果當前光標指示在符號位時，則每按下一次，符號位將反轉。

l 如果【▲】定義為功能鍵，則需同時按下【SHF】和【▲】來實現翻頁功能。

▼

l 沒有定義為功能鍵或沒有數值輸入的情況下，切換至用戶自定義的下一幅畫面；

l 在輸入寄存器或密碼數值時，光標指示的數字減1（如當前值為0，則變?yōu)樽畲笾?/span>(10進制為9，16進制為F)；如果當前光標指示在符號位時，則每按下一次，符號位將反轉。

l 如果【▼】定義為功能鍵，則需同時按下【SHF】和【▼】來實現翻頁功能

?

l 在輸入寄存器或密碼數值時，當前數字的光標左移1位；

l 可定義為【功能鍵?】

?

l 在輸入寄存器數值或密碼時，當前數字的光標右移1位；

l 可定義為【功能鍵?】

HOME

l 在任何畫面下按此鍵可回到開機畫面。

l 如果【HOME】定義為功能鍵，則需同時按下【SHF】和【HOME】回到開機畫面。

l 當出現下載錯誤并且無法正常啟動的情況時，可在上電時與【SHF】鍵同時按下進入下載模式。

SHF

l 當某個按鍵定義為功能鍵時，可與【SHF】同時按下實現該鍵系統默認的功能。

l 當出現下載錯誤并且無法正常啟動的情況時，可在上電時與【HOME】鍵同時按下進入下載模式
