Overview

· 中低端緊湊型控制器

· 大規模集成，節省空間，功能強大

· 具有出色的實時性能和功能強大的通信選件：

o 帶有集成 PROFINET IO 接口的控制器，可與 SIMATIC 控制器、HMI、編程設備和其它自動化組件進行通信

· 所有 CPU 都可用于單機模式、網絡以及分布式結構

· 安裝、編程和操作極為簡便

· 集成式 Web 服務器，帶有標準和用戶特定 Web 頁面

· 數據記錄功能，用于歸檔用戶程序的運行數據

· 強大的集成工藝功能，如計數、測量、閉環控制和運動控制

· 集成數字量和模擬量輸入/輸出

· 靈活的擴展設備

o 可直接用于控制器的信號板卡

o 可通過 I/O 通道對控制器進行擴展的信號模塊

o 附件，如電源、開關模塊或 SIMATIC 存儲卡等

Area of application

SIMATIC S7-1200 控制器用于處理機械設備制造和工廠建造中的開環和閉環控制任務。

由于具有模塊化的緊湊型設計，同時又具有高性能，SIMATIC S7-1200 適用于廣泛的自動化應用。其應用范圍從取代繼電器和接觸器，一直延伸到網絡中以及分布式結構內的復雜自動化任務。

S7-1200 在先前出于經濟原因而開發專用電子裝置的領域中日益得到應用。

例如，應用的例子包括：

· 貼片系統

· 傳送帶系統

· 電梯和自動扶梯

· 物料輸送設備

· 金屬加工機械

· 包裝機械

· 印刷機械

· 紡織機械

· 混合系統

· 淡水處理廠

· 污水處理廠

· 外置顯示器

· 配電站

· 室溫控制

· 加熱/冷卻系統控制

· 能源管理

· 消防系統

· 空調

· 照明控制

· 泵控制

· 安防/門禁系統

Design

SIMATIC S7-1200 系列包括以下模塊：

· 性能分級的不同型號緊湊型控制器，以及豐富的交/直流控制器。

· 各種信號板卡（模擬量和數字量），用于在 CPU 上進行經濟的模塊化控制器擴展，同時節省安裝空間。

· 各種數字量和模擬量信號模塊。

· 各種通信模塊和處理器。

· 帶 4 個端口的以太網交換機，用于實現各種網絡拓?fù)?/span>

· SIWAREX 稱重系統終端模塊

· PS 1207 穩壓電源裝置，電源電壓 115/230 V AC，額定電壓 24 VDC

機械特性

· 堅固、緊湊的塑料機殼

· 連接和控制部件易于接觸，并由前蓋板提供保護

· 模擬量或數字量擴展模塊也具有可拆卸的連接端子

設備特性

· 國際標準：
SIMATIC S7-1200 符合 VDE、UL、CSA 和 FM（I 類，類別 2；危險區組別 A、B、C 和 D，T4A）。生產質量管理體系已按照 ISO 9001 進行認證。

通信

SIMATIC S7-1200 支持各種通信機制：

· 集成 PROFINET IO 控制器接口

· 帶 PROFIBUS DP 主站接口的通信模塊

· 帶 PROFIBUS DP 從站接口的通信模塊

· GPRS 模塊，用于連接到 GSM/G 移動電話網絡

· LTE 模塊，用于在第四代 LTE（長期演進）移動電話網絡中進行通信。

· 通信處理器，可通過以太網接口連接到 TeleControl Server Basic 控制中心軟件，并借助于基于 IP 的網絡進行安全通信。

· 通信處理器，可連接到服務應用的控制中心。

· RF120C，可連接到 SIMATIC Ident 系統。

· 模塊 SM1278，用于連接 IO-Link 傳感器和執行器。

· 通過通信模塊實現點到點連接。

PROFINET 接口

通過集成 PROFINET 接口，可與以下設備通信：

· 編程設備

· HMI 設備

· 其它 SIMATIC 控制器

· PROFINET IO 自動化組件

支持以下協議：

· TCP/IP

· ISO-on-TCP

· S7 通信

可連接以下設備：

· 通過標準 5 類電纜連接現場編程器和 PC。

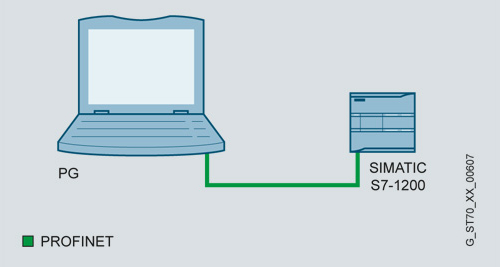

在編程器和 SIMATIC S7-1200 的 CPU 之間建立連接

· SIMATIC HMI 精簡面板

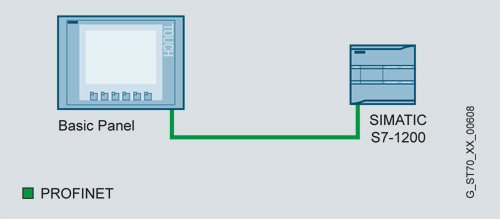

在精簡面板和 SIMATIC S7-1200 的 CPU 之間建立連接

· 其它 SIMATIC S7-1200 控制器

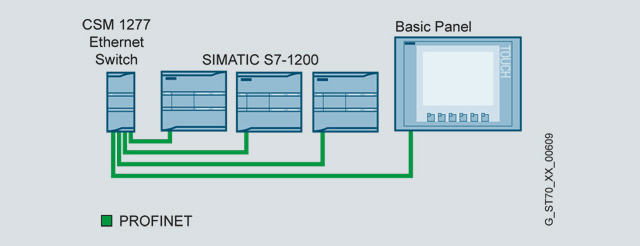

通過 CSM 1277 以太網交換機連接多臺設備

點到點接口，可自由編程的接口模式

通信模塊可通過點到點連接進行通信。采用 RS232 和 RS485 物理傳輸介質。在 CPU 的“自由口 (Freeport)”模式下進行數據傳輸。采用面向位的用戶特定通信協議（例如，ASCII 協議、USS 或 Modbus）。

可以連接任何具有串行接口的終端設備，如驅動、打印機、條碼讀碼器、調制解調器等。

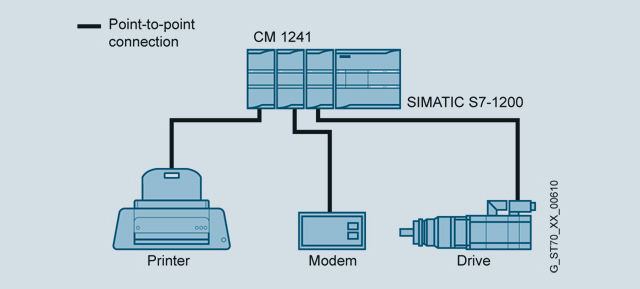

在可編程接口模式下，通過 CM 1241 實現點到點連接

Functions

S7-1200 具有以下特點：

· 易于上手：
專門的入門套件（其中包括仿真器和文檔），便于熟悉設備的使用。

· 操作簡單：
功能強大的標準指令，易于使用，用戶友好的編程軟件，可最大限度降低編程成本。

· 實時性能：
特殊中斷功能、高速計數器和脈沖輸出，適用于對時間要求嚴格的應用。

SIMATIC S7-1200 符合以下國內和國際標準：

· UL 508

· CSA C22.2 No. 142

· FM Class I, Div 2, Groups A, B, C, D; T4A Class I, Zone 2, IIC, T4

· VDE 0160

· EN 61131-2

· 符合標準 EN 50081-1、50081-2 和 50082-2 電磁兼容性要求
